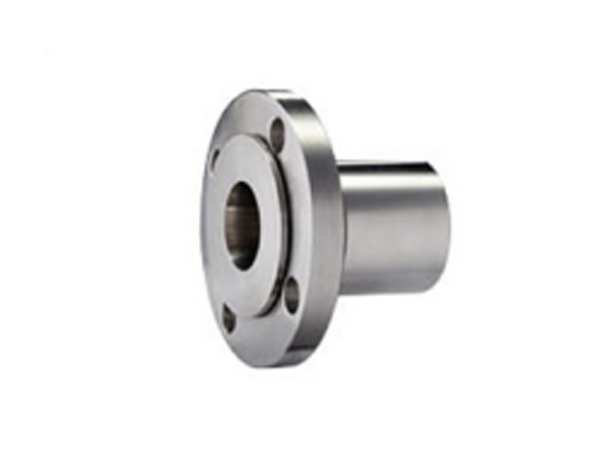

國標法蘭扣壓接頭 PN10/16
時間：2018-11-29 來源：http://m.myjqx.cn/list_25/338.html
說明：國標與德標DIN2501、英標BS4504、歐標EN1092法蘭標準一致，法蘭扣壓接頭包括：活動式、固定式、90°扣壓彎頭可供選擇。
適合軟管內徑 | SIZE | ΦD | ΦK | ΦL | N | C |
mm | // | mm | mm | mm | mm | mm |
13 | 15 | 95 | 65 | 14 | 4 | 14 |
19 | 20 | 105 | 75 | 14 | 4 | 16 |
25 | 25 | 115 | 85 | 14 | 4 | 16 |
32 | 32 | 140 | 100 | 18 | 4 | 18 |
38 | 40 | 150 | 110 | 18 | 4 | 18 |
50 | 50 | 165 | 125 | 18 | 4 | 20 |
63 | 65 | 185 | 145 | 18 | 4 | 20 |
76 | 80 | 200 | 160 | 18 | 8 | 20 |
102 | 100 | 220 | 180 | 18 | 8 | 22 |
